Чистый воздух в мастерской своими руками: проект циклонного сепаратора MK2

Каждый, кто хоть раз работал с фрезером или шлифмашинкой в закрытом помещении, знает эту боль. Мелкая пыль забивает фильтр дорогого пылесоса за считанные минуты, тяга падает, а мотор начинает надрывно гудеть. Обычно проблему решают покупкой строительного циклона, но ребята из Makerr-Studio пошли дальше и выложили на GitHub чертежи Centrifugal Dust Separator MK2 — продвинутой системы очистки, которую можно распечатать на 3D-принтере.

Я наткнулся на этот репозиторий случайно, когда искал замену штатным мешкам для своего пылесоса. Проект подкупил не только качеством проработки деталей, но и тем, что автор учел реалии разных стран: от диаметров труб до доступности крепежа.

Зачем городить огород, если есть готовые решения

Промышленные циклоны часто громоздкие или неэффективные против самой мелкой пыли, которая как раз и убивает легкие и технику. MK2 — это вторая итерация проекта, вдохновленного наработками Pilson Guitars. В этой версии акцент сделан на компактности и совместимости с системой Systainer (те самые ящики Festool, которые так любят столяры).

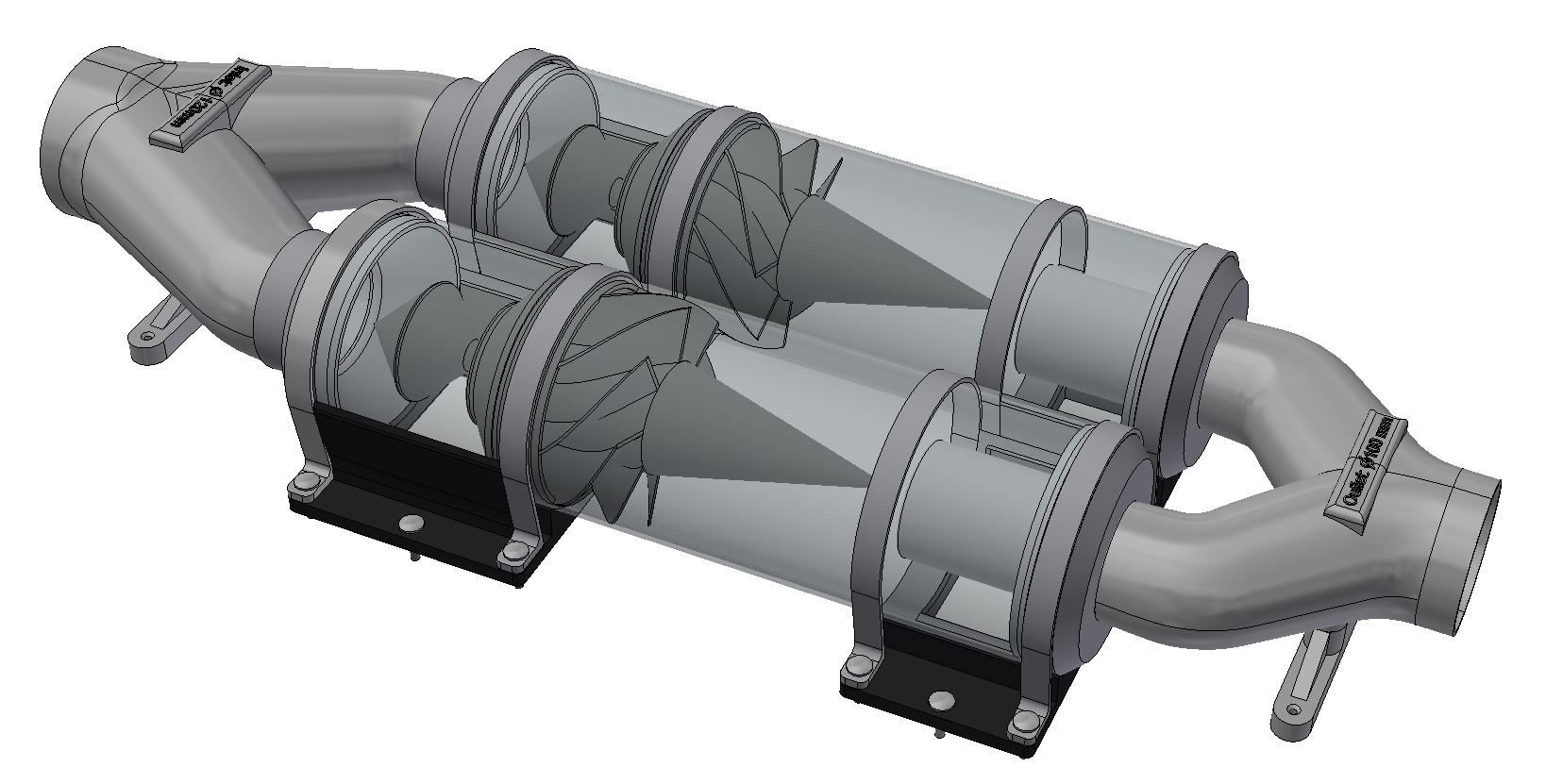

Основная фишка здесь в прозрачном корпусе из акриловой или ПВХ-трубы. Это не просто красиво — вы видите, как работает вихрь и когда пора опустошать контейнер, не дожидаясь, пока пыль полетит обратно в пылесос.

Что внутри репозитория

Автор разделил проект на несколько веток в зависимости от того, где вы живете и какие трубы можете купить в ближайшем строительном магазине:

1. Версия USA: рассчитана на 6-дюймовые прозрачные ПВХ-трубы.
2. Версия EU: адаптирована под акриловые трубы 150x3 мм (реальный внешний диаметр около 151 мм).
3. Версия UK: свои параметры под местный сортамент.

Это избавляет от необходимости мучительно перерисовывать модели в CAD, если ваш штангенциркуль показывает на 2 мм больше, чем у автора оригинального видео.

Кстати, в репозитории лежат не только STL-файлы для печати, но и исходники в формате STEP и F3D (Fusion 360). Это огромный плюс: если захотите изменить крепление под свой пылесос или добавить датчик заполнения, не придется возиться с сеткой мешей.

Технические нюансы сборки

Собрать такой сепаратор — это не просто нажать кнопку «Print». Понадобится немного смекалки и поход в магазин метизов.

Печать деталей Почти все части спроектированы под область печати 256 x 256 x 256 мм. Это стандарт для Bambu Lab и многих современных принтеров. Однако есть нюанс: Y-образные патрубки могут не влезть на стол классической Prusa. Автор об этом честно предупреждает и недавно добавил оптимизированные версии, которые требуют меньше поддержек.

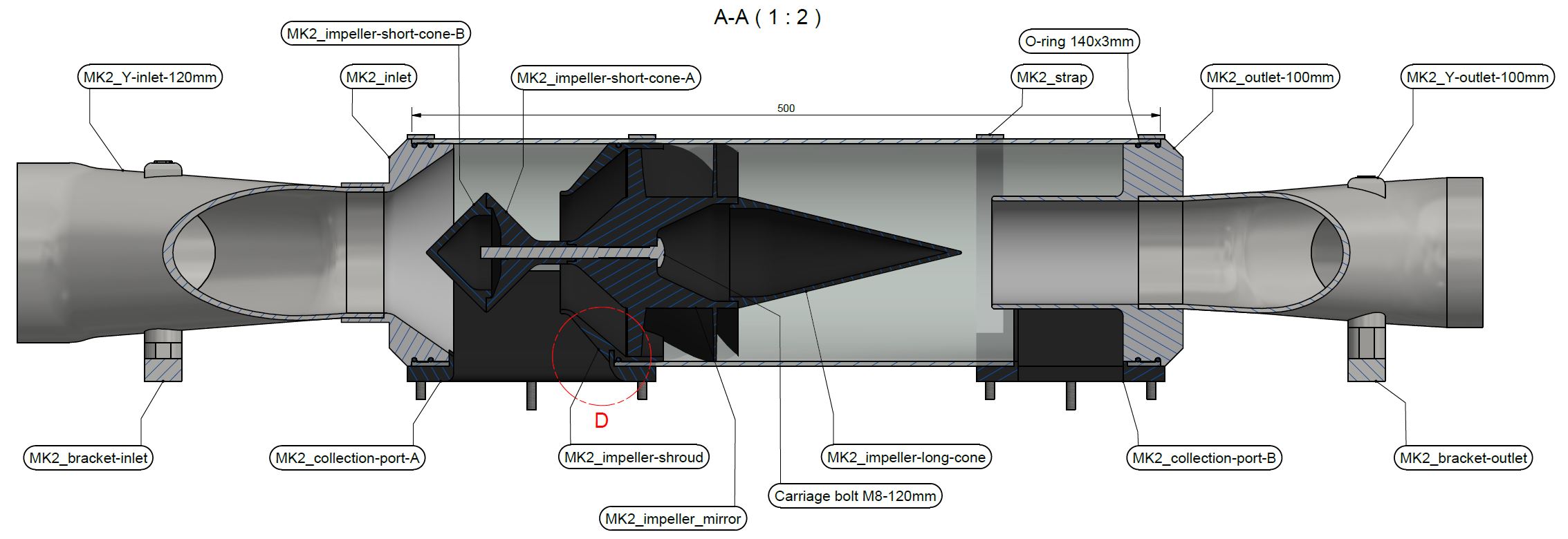

Герметичность Для работы циклона критически важна герметичность. В спецификации указаны конкретные размеры уплотнительных колец (O-rings) — например, 140x3 мм для базовой версии. Если соединение будет сифонить, центробежная сила упадет, и пыль пойдет прямым ходом в фильтр пылесоса.

Крепеж и вибрация Интересное наблюдение из чейнджлога: автор заметил, что обычные гайки со временем разбалтываются из-за того, что PLA-пластик имеет свойство немного «плыть» или сжиматься под нагрузкой. Рекомендация простая: используйте стопорные гайки с нейлоновым кольцом и пружинные шайбы.

Лайфхаки для печати крыльчатки

В последних обновлениях (от августа 2024 года) появились советы по использованию OrcaSlicer. Оказывается, при печати зеркальной крыльчатки могут возникать дефекты поверхности. Решение нашлось неожиданное: нужно установить направление печати стенок по часовой стрелке. Казалось бы, мелочь, но именно такие детали в README экономят часы времени и метры пластика.

Кому это пригодится

Проект точно не для всех. Если вы раз в полгода сверлите одну дырку в стене, вам хватит и обычного мешка. Но сепаратор станет спасением, если:

• У вас есть домашняя мастерская с ЧПУ-станком или фрезером.
• Вы занимаетесь 3D-печатью и обрабатываете модели (шлифовка создает очень противную мелкую пыль).
• Вы фанат кастомизации и хотите собрать систему пылеудаления, которая интегрируется прямо в стек ваших инструментов (через T-Loc или French Cleat).

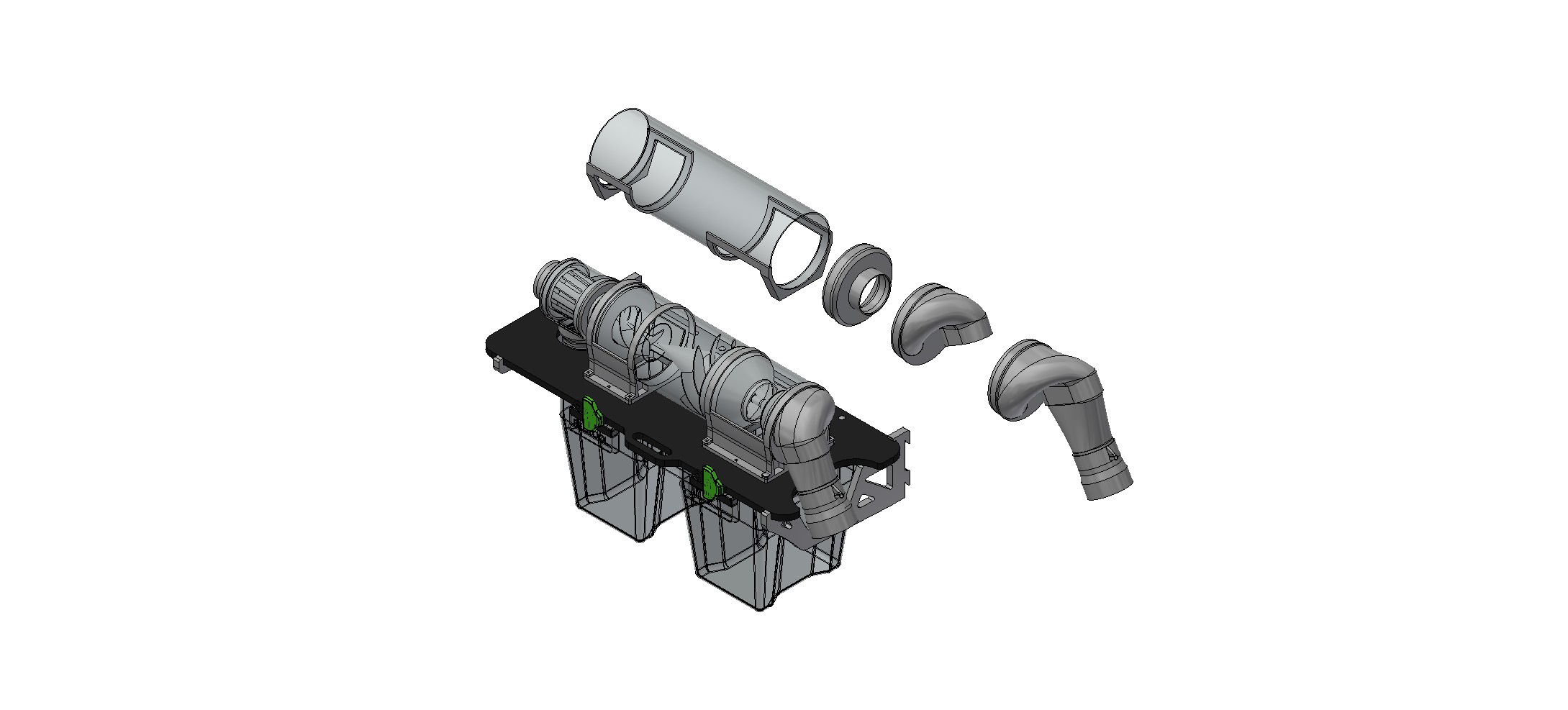

В августе 2025 года в репозиторий добавили файлы для огромного 200-миллиметрового сепаратора. Это уже уровень небольшой столярной мастерской, где опилки измеряются ведрами.

Centrifugal Dust Separator MK2 — это отличный пример того, как DIY-сообщество доводит идеи до инженерного совершенства. Репозиторий живой, автор постоянно обновляет файлы по фидбеку пользователей и добавляет поддержку новых стандартов.

Если у вас есть 3D-принтер и вы устали вытряхивать фильтры, этот проект — отличный повод занять принтер на пару дней. Главное — сначала распечатайте «калибровочное кольцо» из папки проекта, чтобы проверить, как ваши трубы стыкуются с пластиком. Это сэкономит вам кучу нервов.
